Σύντομη εισαγωγή
Μια κυψέλη παράλληλης δέσμης, γνωστή και ως κυψέλη παράλληλης ζεύξης, είναι ένας τύπος αισθητήρα μηχανής ζύγισης που έχει σχεδιαστεί για τη μέτρηση της δύναμης κατά μήκος ενός μόνο άξονα με υψηλή ακρίβεια. Διαθέτει συμμετρική δομή που επιτρέπει την ακριβή ανίχνευση βάρους, καθιστώντας την ιδιαίτερα κατάλληλη για ζυγαριές πλατφόρμας, ζυγαριές μέτρησης και άλλα συστήματα ζύγισης που απαιτούν αξιόπιστη και σταθερή απόδοση.
Χαρακτηριστικό
1. Ελαφριά κατασκευή από αλουμίνιο, ιδανική για αισθητήρα μηχανής ζύγισης – Το σώμα από κράμα αλουμινίου μειώνει το συνολικό βάρος του συστήματος, ενώ παρέχει επαρκή αντοχή για ακριβείς μετρήσεις ενός σημείου- σε ζυγαριά πάγκου και πλατφόρμας.
2. Αισθητήρας μηχανής ζύγισης με υψηλή ευαισθησία και χαμηλή παραμόρφωση – Σχεδιασμένος για ακριβή ανίχνευση βάρους, παρέχει σταθερή απόδοση ακόμη και με φόρτιση εκτός κέντρου, καθιστώντας τον κατάλληλο για συσκευές ζύγισης λιανικής και βιομηχανικής χρήσης.
3. Ανθεκτική στη διάβρωση-Επεξεργασία επιφάνειας – Η ανοδιωμένη επίστρωση προστατεύει το αλουμίνιο από την οξείδωση και τη φθορά, εξασφαλίζοντας μακροπρόθεσμη- σταθερότητα σε διάφορες περιβαλλοντικές συνθήκες.
Προδιαγραφές πυρήνα
| Ικανότητα | 25 λίβρες, 50 λίβρες, 100 λίβρες, 200 λίβρες, 300 λίβρες, 500 λίβρες/50 κιλά, 60 κιλά, 80 κιλά, 100 κιλά, 150 κιλά, 200 κιλά, 250 κιλά, 300 κιλά |
| Ονομαστική έξοδος (mV/V) | 2,0±0,1 mV/V |
| Ολοκληρωμένο λάθος | 0,02%FS |
| Αντίσταση εισόδου/εξόδου (Ω) |
410±10/350±3 |
| Μήκος προδιαγραφής σύρματος |
Φ 5,4 * 3m Ή προσαρμοσμένο κατόπιν αιτήματος |
| Μέθοδος καλωδίωσης | Κόκκινο --------Διέγερση+ Μαύρο-------- Διέγερση- Πράσινο-----Σήμα+ Λευκό -------Σήμα- |
Εφαρμογή
Στα ταμεία λιανικής, ο αισθητήρας της μηχανής ζύγισης που βασίζεται σε αλουμίνιο μονής-κυψέλης φόρτωσης σημείου παρέχει γρήγορες και ακριβείς μετρήσεις βάρους αντικειμένων, επιτρέποντας αποτελεσματικό υπολογισμό τιμών και διαχείριση αποθεμάτων.
Μοντέλο ZH-Προδιαγραφές λεπτομερειών LP13
|
Ικανότητα |
25.50.100.200.300.500 λίβρες 50,60,80,100,150,200,250,300 κιλά |
Υλικό |
Αλουμίνιο |
|
Ονομαστική έξοδος (mV/V) |
2.0±0.1 |
Μη-γραμμικότητα |
±0,02%FS |
|
Υστέρηση |
±0,02%FS |
Επαναληψιμότητα |
±0,01%FS |
|
Creep (30 λεπτά) |
±0,02%FS |
Μηδενικό υπόλοιπο |
±1,00%FS |
|
Επίδραση θερμοκρασίας στο μηδέν |
±0,02%FS/10 μοίρες |
Επίδραση θερμοκρασίας στην έξοδο |
±0,02%FS/10 μοίρες |
|
Αντίσταση εισόδου (Ω) |
410±10 |
Αντίσταση εξόδου (Ω) |
350±3 |
|
Αντοχή μόνωσης |
Μεγαλύτερο ή ίσο με 5000MΩ |
Τάση διέγερσης |
5V-10V (DC) |
|
Αντισταθμισμένο εύρος θερμοκρασίας |
-10~+50 βαθμός |
Εύρος θερμοκρασίας λειτουργίας |
-20~+60 βαθμός |
|
Ασφαλής υπερφόρτωση |
120% FS |
Σπάζοντας φόρτωση |
150% FS |
|
Καλώδιο |
Φ 5.4 X 3M Ή προσαρμοσμένη κατόπιν αιτήματος |
Κωδικός χρώματος καλωδίου |
Είσοδος: κόκκινο+ μαύρο- Έξοδος: πράσινο+ λευκό- |

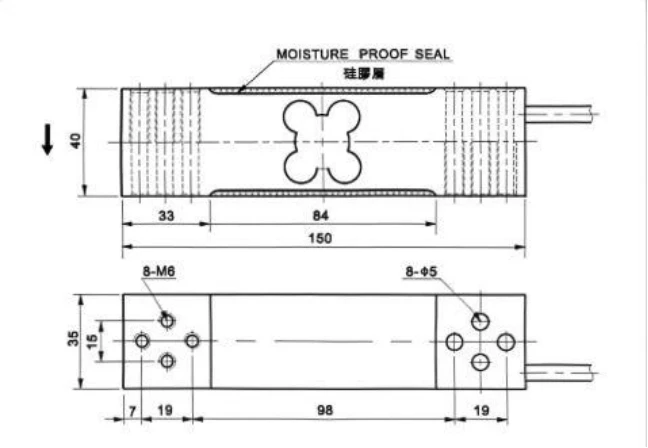

Περίγραμμα διάγραμμα
Μέγ. μέγεθος πλατφόρμας:
450*450mm
