Σύντομη εισαγωγή
Κατασκευασμένο από αλουμίνιο υψηλής ποιότητας-, αυτός ο τύπος κυψελών φορτίου προσφέρει έναν συνδυασμό ελαφρού σχεδιασμού, ισχυρής δομικής ακεραιότητας και εξαιρετικής θερμικής σταθερότητας-καθιστώντας το ιδανικό για συμπαγείς και ανθεκτικές κατασκευές κλίμακας. Όταν συνδυάζεται με έναν αισθητήρα βάρους κυψέλης φόρτωσης, το σύστημα παρέχει ακριβείς και συνεπείς μετρήσεις βάρους, διασφαλίζοντας ακριβή απόδοση σε ένα ευρύ φάσμα βιομηχανικών και εμπορικών εφαρμογών ζύγισης.
Χαρακτηριστικό
1.Υψηλή Ακρίβεια και Γραμμικότητα
Ως αισθητήρας βάρους κυψελών φόρτισης ακριβείας, ο σχεδιασμός παράλληλης δέσμης αλουμινίου εξασφαλίζει εξαιρετική γραμμικότητα και επαναληψιμότητα, παρέχοντας αξιόπιστα δεδομένα βάρους σε διάφορες περιοχές μέτρησης.
2.Ελαφριά και στιβαρή κατασκευή από κράμα αλουμινίου
Κατασκευασμένο από κράμα αλουμινίου κορυφαίας ποιότητας, αυτό το στοιχείο φόρτωσης προσφέρει τέλεια ισορροπία μεταξύ μικρού βάρους και μηχανικής αντοχής, καθιστώντας το κατάλληλο για φορητές και σταθερές συσκευές ζύγισης.
3.Χαμηλό προφίλ και εύκολη ενσωμάτωση
Με τη συμπαγή δομή παράλληλης δέσμης, αυτός ο αισθητήρας βάρους κυψελών φόρτωσης μπορεί εύκολα να ενσωματωθεί σε διαφορετικές πλατφόρμες και συστήματα ζύγισης, επιτρέποντας εγκαταστάσεις-αποτελεσματικές και οικονομικά{1}}.
Προδιαγραφές πυρήνα
| Εύρος φόρτωσης | 10 κιλά-100 κιλά |
| Ονομαστική έξοδος (mV/V) | 2.0±0.1 |
| Ολοκληρωμένο λάθος | 0.02% |
| Αντίσταση εισόδου/εξόδου (Ω) | 410±15/350±3 |
| Μήκος προδιαγραφής σύρματος | Φ 5,4 * 3m Ή προσαρμοσμένο κατόπιν αιτήματος |
| Μέθοδος καλωδίωσης | Κόκκινο --------Διέγερση+ Μαύρο-------- Διέγερση- Πράσινο-----Σήμα+ Λευκό -------Σήμα- |
Εφαρμογή
Αυτή η κυψέλη φόρτισης παράλληλης δέσμης αλουμινίου χρησιμεύει ως αποτελεσματικός αισθητήρας βάρους κυψελών φόρτωσης σε ζυγαριές πάγκου, ζυγαριές μέτρησης και συστήματα ταμείου λιανικής, παρέχοντας ακριβείς και σταθερές μετρήσεις βάρους για καθημερινές εμπορικές και βιομηχανικές εργασίες ζύγισης.
Μοντέλο ZH-Προδιαγραφές λεπτομερειών LP2
|
Ικανότητα |
10-100 κιλά |
Υλικό |
Αλουμίνιο |
|
Ονομαστική έξοδος (mV/V) |
2.0±0.1 |
Μη-γραμμικότητα |
±0,02%FS |
|
Υστέρηση |
±0,02%FS |
Επαναληψιμότητα |
±0,01%FS |
|
Creep (30 λεπτά) |
±0,02%FS |
Μηδενικό υπόλοιπο |
±1,00%FS |
|
Επίδραση θερμοκρασίας στο μηδέν |
±0,02%FS/10 μοίρες |
Επίδραση θερμοκρασίας στην έξοδο |
±0,02%FS/10 μοίρες |
|
Αντίσταση εισόδου (Ω) |
410±15 |
Αντίσταση εξόδου (Ω) |
350±3 |
|
Αντοχή μόνωσης |
Μεγαλύτερο ή ίσο με 5000MΩ |
Τάση διέγερσης |
5V-10V(DC) |
|
Αντισταθμισμένο εύρος θερμοκρασίας |
-10~+50 βαθμός |
Εύρος θερμοκρασίας λειτουργίας |
-20~+60 βαθμός |
|
Ασφαλής υπερφόρτωση |
120% FS |
Σπάζοντας φόρτωση |
150% FS |
|
Καλώδιο |
Φ 5.4 X 3M Ή προσαρμοσμένη κατόπιν αιτήματος |
Κωδικός χρώματος καλωδίου |
Είσοδος: κόκκινο+ μαύρο- Έξοδος: πράσινο+ λευκό- |

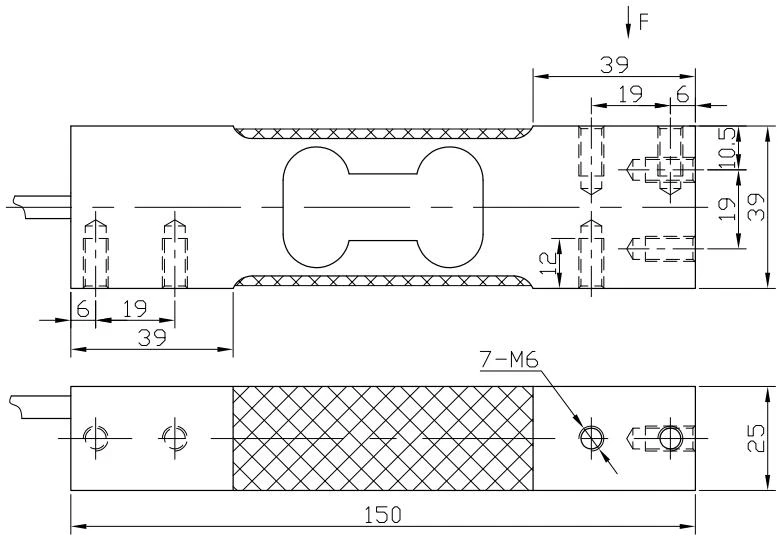

Περίγραμμα διάγραμμα
Μέγ. μέγεθος πλατφόρμας:
400*400 χλστ
